双相不锈钢焊条
时间：2023-12-05 来源：上海凯皇焊接材料有限公司 编辑：上海凯皇焊接材料有限公司

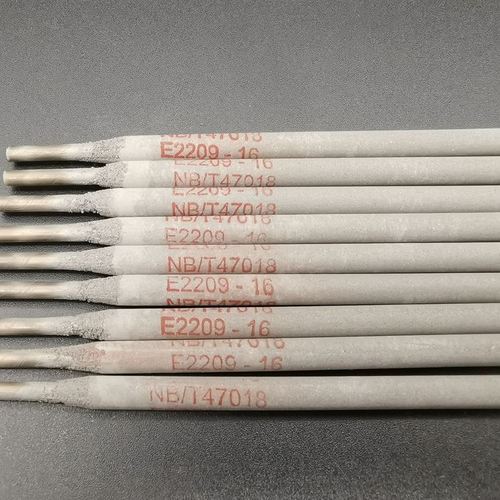

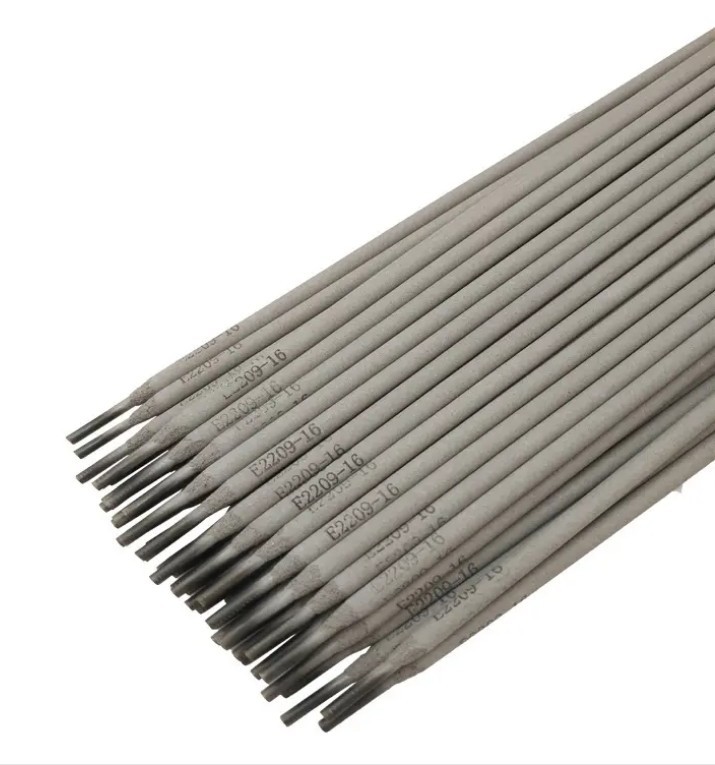

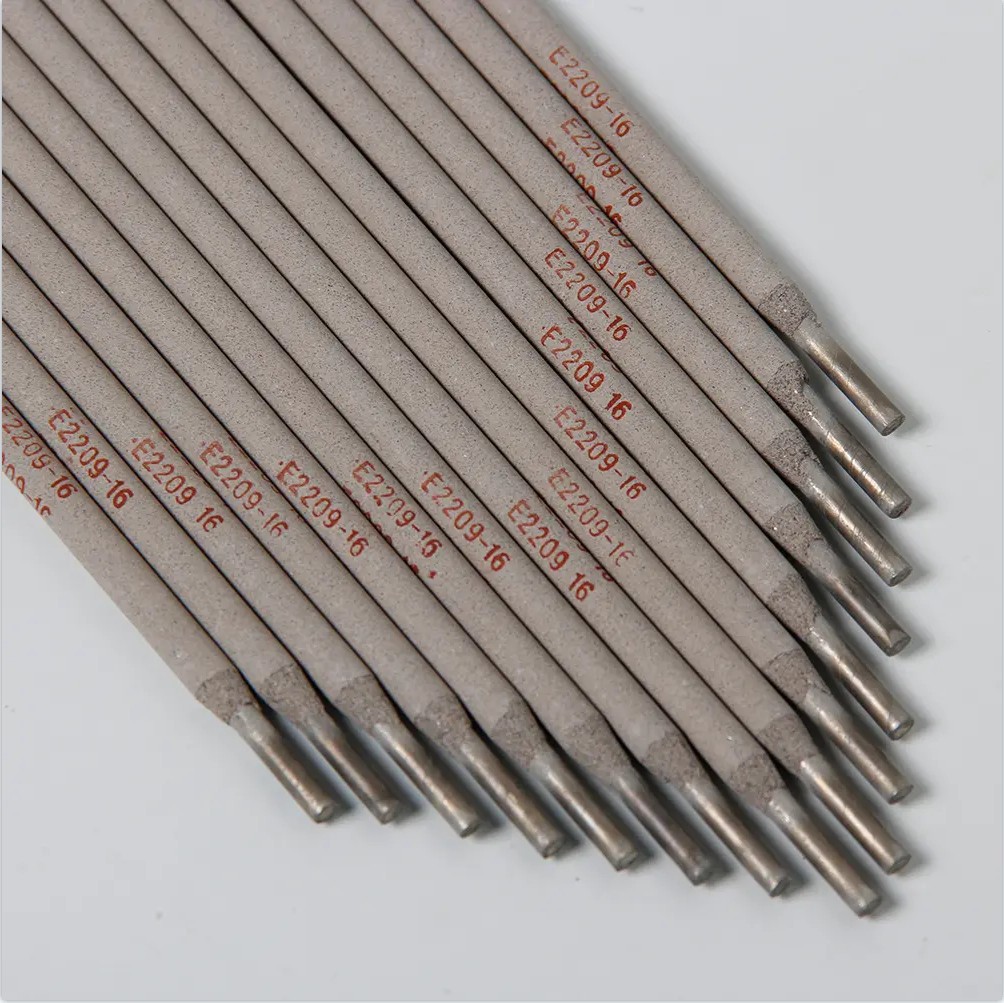

E2209双相不锈钢焊条
说明：
E2209-16是钛钙型药皮的超低碳双相不锈钢焊条，熔敷金属中含有40%-50%的铁素体，具有优异的力学性能和耐腐蚀性能，特别是具有可靠的耐氯化物腐蚀性能和高的耐点蚀性能。有良好的焊接工艺性能。可交直流两用。
用途：
用于焊接超低碳022Cr22Ni5Mo3N、SAF2205等双相不锈钢。
熔敷金属化学成分（%）
试验项目 | C | Mn | Si | S | P | Cr | Ni | Mo | Cu | N |
| 保证值 | ≤ 0.04 | 0.50~ 2.00 | ≤1.00 | ≤0.030 | ≤0.040 | 21.5~ 23.5 | 7.50~ 10.50 | 2.5~3.5 | ≤0.75 | 0.08~ 0.20 |
| 例值 | 0.032 | 1.20 | 0.69 | 0.012 | 0.021 | 22.75 | 9.34 | 3.00 | 0.10 | 0.13 |
熔敷金属力学性能
试验项目 | Rm （MPa） | A (%) |
| 保证值 | ≥690 | ≥15 |
| 例值 | 790 | 28 |
参考电流（AC、DC+）
焊条直径（mm） | Φ3.2 | Φ4.0 |
| 焊接电流（A） | 90~120 | 120~160 |
注意事项:
1. 焊前焊条须经300℃左右烘焙1h。
2. 尽可能采用直流电源，电流不宜过大。
2. 尽可能采用直流电源，电流不宜过大。
